摺疊螢幕摺痕從OLED原理到各家鉸鏈演進與蘋果奈米紋理解法
原片標題：連蘋果都沒輒？折疊手機的螢幕摺痕，為什麼這麼難解？
原片說明
就是真的難～～
想學3D列印？來填寫問卷吧！
👉https://www.surveycake.com/s/1Qpvl
---
我們的板金課👉https://i.addmaker.tw/sheet-metal
我們的包袋開發課👉https://i.addmaker.tw/bag
我們的塑膠射出課👉https://i.addmaker.tw/plastic
找工廠的地方👉 https://addmaker.tw/topics
我們的設計影像團隊👉 https://makereal.tw
#手機 #iphone #摺痕 #鉸鏈
我原本以為摺痕就是螢幕「凹到」而已，結果根本沒那麼簡單。AddMaker 這支影片把摺疊螢幕從 OLED 為什麼能彎、到各家鉸鏈怎麼演進，一路拆給你看，連蘋果在 iPhone Duo 上用奈米紋理「騙眼睛」的手法都講到了。看完會懂為什麼連蘋果都只能讓它「幾乎看不見」，而不是真的消滅。
影片時間軸
- 00:49從 LCD 不能彎講起，帶出 OLED 可做在軟性基板
- 01:41回顧 2018 柔宇 Flash Pi 到三星 Galaxy Fold 的摺疊機起點

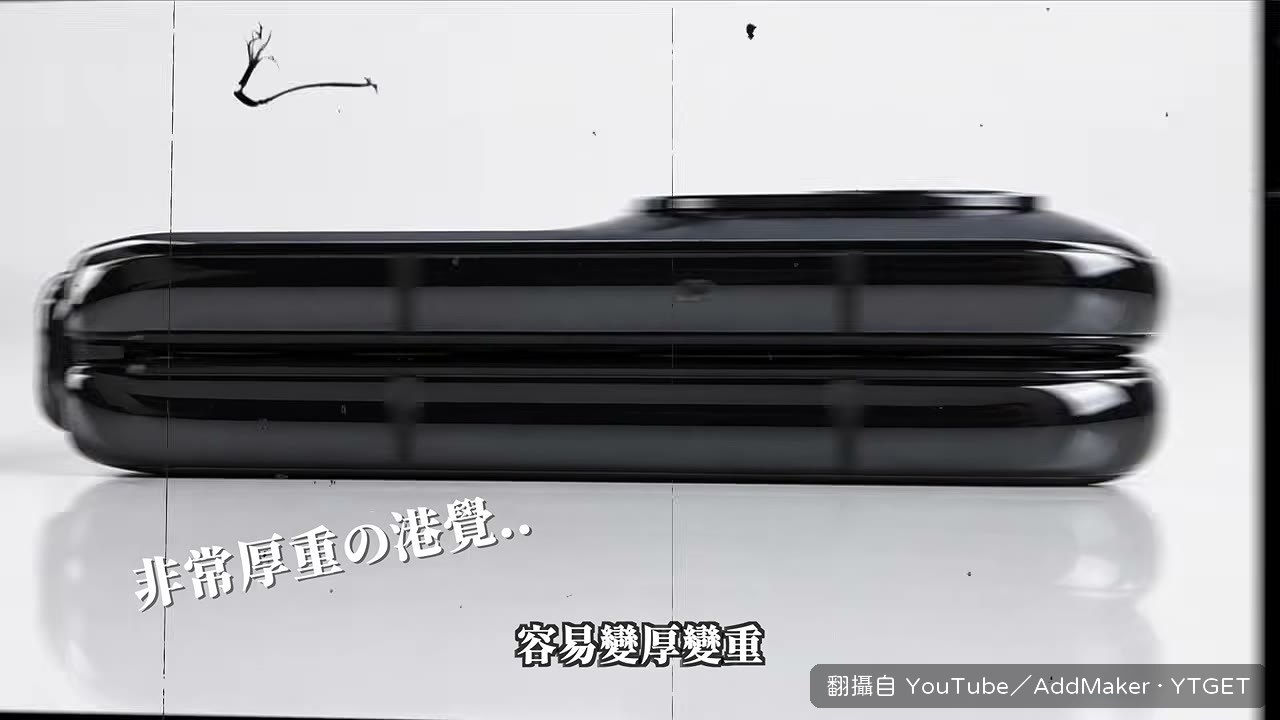

- 02:51第一代 Galaxy Fold 的 U 形鉸鏈，螢幕合不攏又厚
- 03:16拆解多層結構與 OCA 光學膠，說明摺痕為什麼是必然
- 04:18Motorola 水滴形彎折，但 Razer 把多出的螢幕塞進下巴結果磨壞

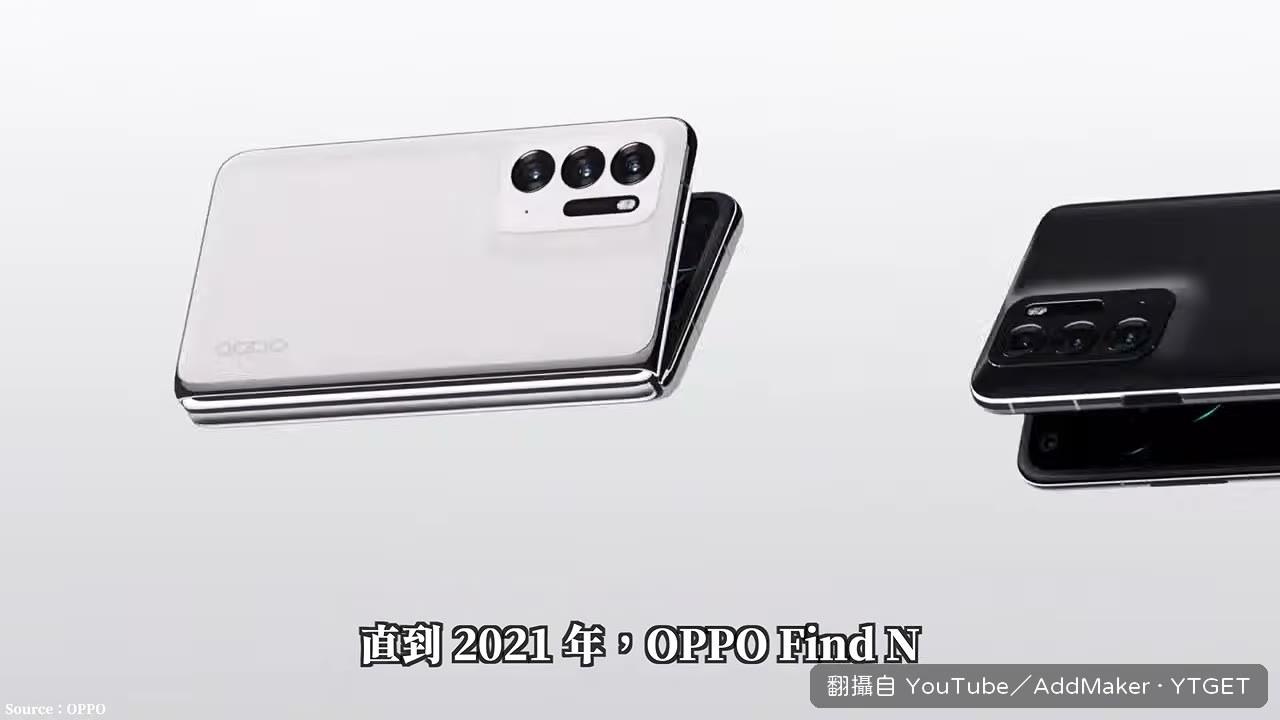

- 05:03OPPO Find N 改良翼板與支撐板，摺痕從 V 型變兩條淺 M 型
- 05:53OPPO 用雷射金屬 3D 列印做鉸鏈零件，一片要印 25 小時
- 07:34iPhone Duo 上下夾玻璃加奈米紋理降低反光，良率傳只有六成
摺痕不是「摺太用力」，是膠在錯位
很多人以為螢幕彎成圓弧就沒事，AddMaker 直接打臉這個直覺。摺疊螢幕是好幾層材料疊起來，中間塗滿 OCA 透明光學膠，彎折時外圈路徑長、內圈路徑短，長時間擠壓下來膠層就會變形，像一疊黏住的紙彎下去會錯位。所以摺痕是結構註定的，工程師能做的只有把彎曲半徑加大、把受力分散，讓它淺到你看不出來。這段是整支影片最核心的解釋。
蘋果的解法是讓你「看不到」，不是「沒有」
iPhone Duo 的做法很有意思：面板上下各夾一層玻璃，用特製膠讓層與層折疊時像書頁一樣滑動，上層再做奈米紋理把光打散，降低反光讓摺痕不顯眼。講白了這是視覺層面的處理，其他廠沒往這方向想過。但 AddMaker 也老實說，某些角度還是看得到，鏡頭區域不能做紋理所以質感有差，而且摺痕會隨時間變明顯。加上傳出良率只有六成，難怪價格壓不下來。
值得下載嗎
值得。它把摺疊螢幕的技術脈絡講得清楚又有邏輯，從原理到各家鉸鏈演進一路串起來，想搞懂這產業在幹嘛的人留著很實用。
