YouTube 影片筆記
電池電壓由化學反應決定，充電器升壓談判與行動電源損耗解析
原片標題：電池為什麼偏偏是 3.7V？充電器卻是 5V、9V、20V｜網友提問區
原片說明
📖 圖文整理與更多教材：https://www.xdedu.tw/
網友在 USB 5V 那一集問：充電電池為什麼是 3.7V，不乾脆做成 5V？現在的設備又要 9V、12V、15V、20V，電池為什麼不跟著統一？
這集講清楚：
・電池的電壓是化學給的：鈷酸鋰和石墨的落差平均約 3.7V；鹼性 1.5V、鎳氫 1.2V、鉛酸每格 2V、磷酸鐵鋰 3.2V
・為什麼做不出 5V 的鋰電池：電解液大約 4.2～4.5V 就撐不住
・3.7V 只是平均：充飽 4.2V、快沒電約 3V，設備本來就要穩壓
・手機裡每顆晶片要的電壓都不一樣（約 1V、1.8V、3.3V），電源管理晶片用交換式轉換器轉出來，效率超過九成
・行動電源寫 10000mAh、額定容量卻約 6000mAh 的原因
・充電器為什麼要拉高電壓：USB 線的電流有上限（3A，晶片標記線 5A），P = V × I；PD 的 5／9／15／20V，新版到 48V、240W
・充電器和手機用 CC 線先「談判」，大瓦數充電器不會燒手機
・9、15、20V 剛好對上兩到四顆鋰電池串聯（8.4／12.6／16.8V）；串聯加電壓、並聯加容量
・12V 是汽車鉛酸電池（6 格 × 2V）的傳統；手機為什麼還是一顆電池、電荷泵怎麼把 10V 對半
🌏 本片有中文與英文兩種配音（English audio track available）。
00:00 開場：網友的問題
00:24 電池的電壓是化學決定的
01:29 3.7V 只是平均值
01:49 手機裡到處在轉電壓
02:20 行動電源：10000 還是 6000 mAh？
02:40 充電器為什麼有 5、9、15、20V
03:24 充電器和手機怎麼「談判」
03:37 9、15、20V 剛好對上串聯顆數
04:41 手機為什麼還是一顆電池
05:11 記憶畫面與重點整理
影片 / 圖片 / 配樂素材：
- plugging in a phone charger: Pexels / Pexels License / https://www.pexels.com/video/4820379/
- inside a smartphone: Pexels / Pexels License / https://www.pexels.com/video/6754816/
- cordless drill: Pexels / Pexels License / https://www.pexels.com/video/5972638/
- riding an e-bike: Pexels / Pexels License / https://www.pexels.com/video/27921682/
- electric car charging: Pexels / Pexels License / https://www.pexels.com/video/4817952/
- changing a car battery: Pexels / Pexels License / https://www.pexels.com/video/4607683/
- elevated water tank: Pexels / Pexels License / https://www.pexels.com/video/7068560/
- cells inside a laptop battery: Lead holder / CC BY-SA 3.0 / https://commons.wikimedia.org/wiki/File:Lithiumion-laptop-battery-internals.jpg
- a 7400 TTL logic chip: Mister rf / CC BY-SA 4.0 / https://commons.wikimedia.org/wiki/File:7400_9N00.jpg
- 插圖: yliv @ Magnific (Freepik) Premium
- 配樂: Kyteki (Magnific/Freepik Music, id 5242); Ordel (Magnific/Freepik Music, id 4472)
如果覺得有幫助，記得按讚、訂閱、分享給需要的朋友！還有什麼零件的數字讓你好奇？留言告訴我。
#鋰電池 #充電器 #USBPD #行動電源 #網友提問區

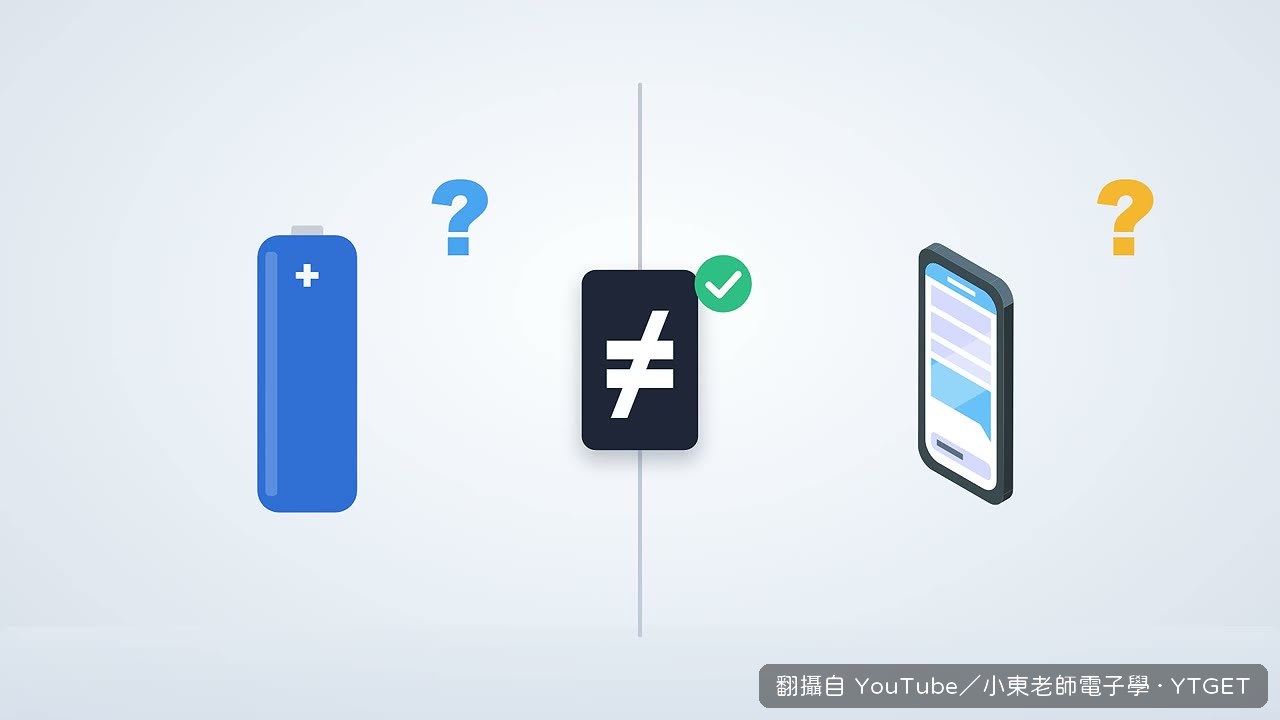

原來電池電壓不是工程師說了算，是化學反應自己決定的，這根本是材料在挑人，不是人在挑材料。小東老師這集就把網友的疑問拆成兩半來講：電池的電壓是誰定的，裝置要的電壓又是誰定的，看完會發現這兩個數字本來就不用一樣。
影片時間軸
- 00:00網友提問：電池為什麼是 3.7V，不乾脆做 5V
- 00:41鈷酸鋰和石墨的電位落差平均約 3.7V，換材料電壓就變
- 01:24電解液大約 4.2 到 4.5V 就撐不住，這是實用上限
- 02:04手機裡電源管理晶片用好幾組降壓電路轉出各晶片要的電壓

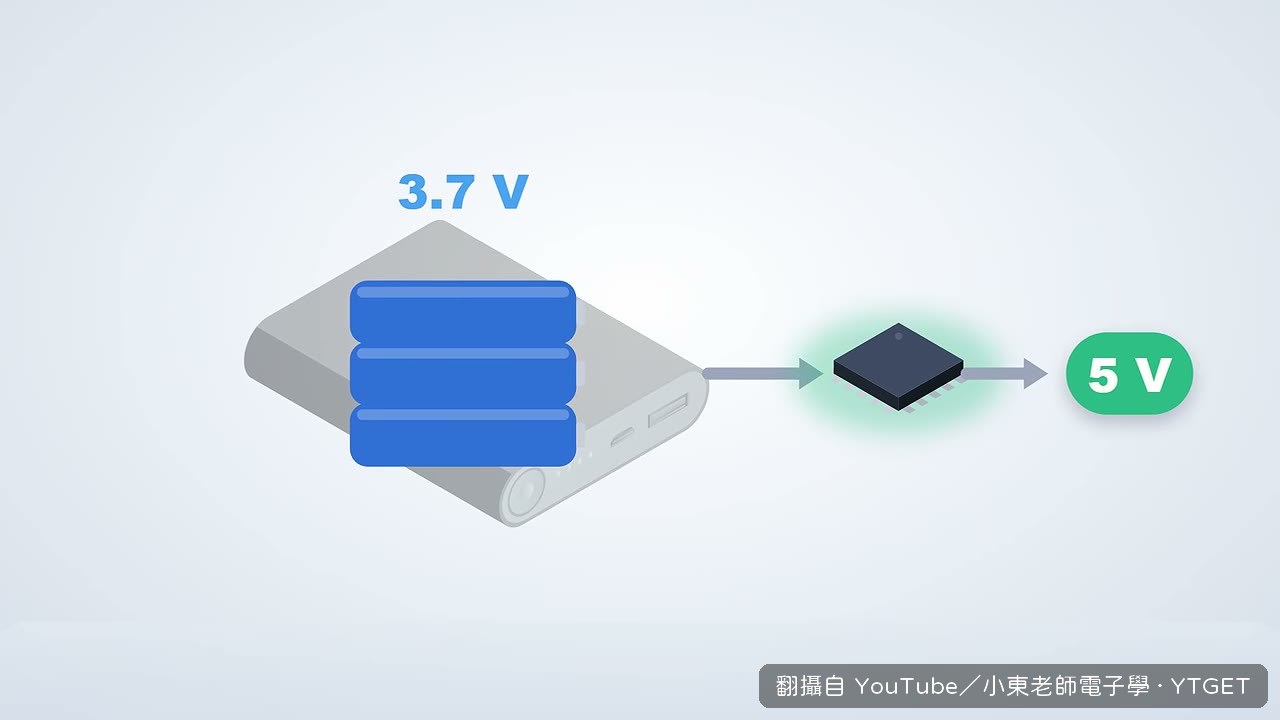

- 02:27一萬 mAh 行動電源額定容量只剩六千，是因為升壓到 5V 再扣損耗
- 03:24充電器和手機用 CC 線談判，確認做得到才把電壓拉上去
- 04:41手機不串兩顆電池是為了薄，串聯還要平衡電量，電路更複雜
電池電壓是化學給的，不是挑出來的
小東老師用兩個電極講清楚：正極鈷酸鋰、負極石墨，鋰離子來回跑，兩種材料「想要」鋰的程度不一樣，這個落差就是電壓，平均約 3.7V。換一對材料電壓就跟著變，鹼性 1.5V、鎳氫 1.2V、鉛酸每格 2V、磷酸鐵鋰 3.2V。能不能找一對剛好差 5V 的材料？科學家一直在研究更高電壓的正極，但電壓太高電解液會被分解，目前大約 4.2 到 4.5V 就是上限。而且 3.7V 只是平均值，充飽 4.2V、快沒電掉到 3V，就算真有 5V 電池，用著用著也會往下掉。
充電器拉高電壓是為了在同樣電流下送更多功率

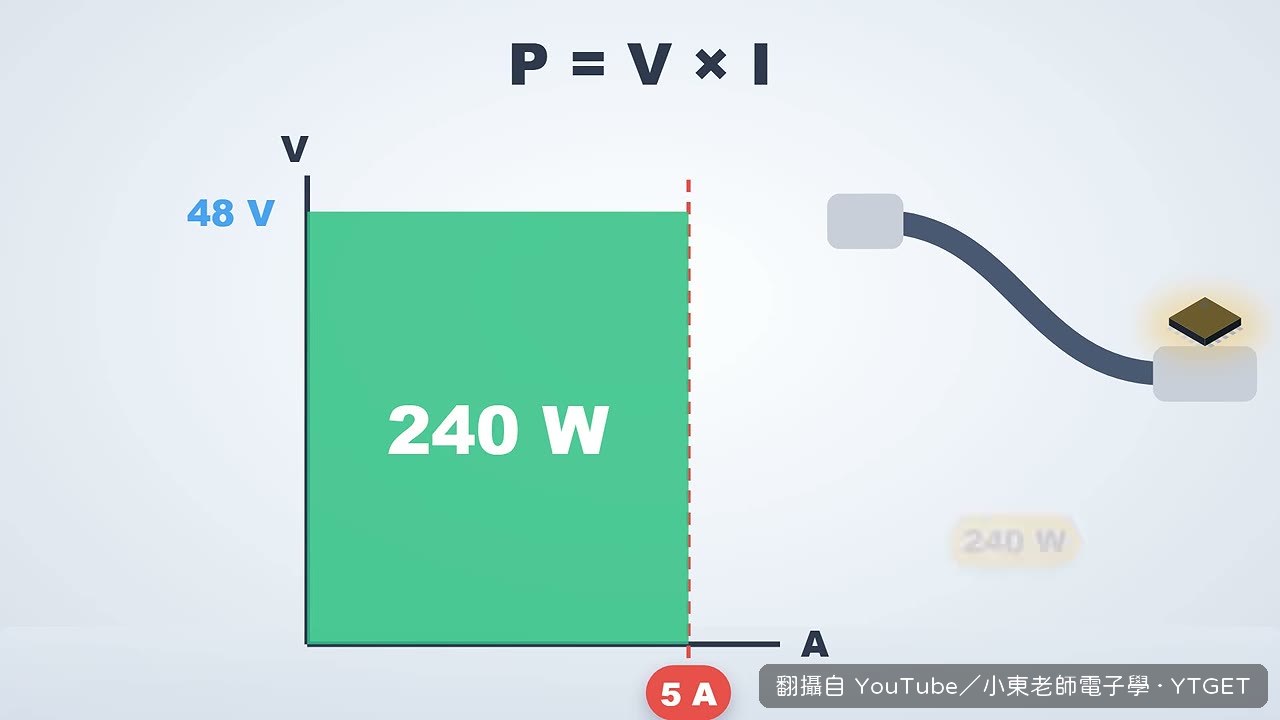

USB 線能扛的電流有上限，一般是 3A，電流太大線和接頭會發燙。功率等於電壓乘電流，5V 乘 3A 是 15W，20V 乘 3A 就有 60W，換成有晶片標記的線可以跑到 5A，20V 就是 100W，新版規格還加到 48V、240W。充電器和手機一接上會先用 CC 線談判，手機說要幾伏特，充電器確認做得到才把電壓拉上去，所以插到大瓦數充電器也不會燒手機。9、15、20V 剛好對上兩到四顆鋰電池串聯，筆電電池大多是三顆或四顆串聯，充電器也就常常是 20V。
值得下載嗎：值得，這集把電壓、電流、功率、串並聯的關係用具體例子串起來，五分鐘內把常見誤解一次講清楚，適合存下來當參考。
