插頭銅片小洞對應插座彈片凸點的標準與作用解析

YTGet 編輯室小東老師電子學觀看 7萬觀看原片

原片標題：插頭銅片上，為什麼有兩個小洞？查完標準才知道｜電學小知識

原片說明

📖 圖文整理與更多教材：https://www.xdedu.tw/ 台灣、美國、日本的扁腳插頭，兩片銅片上幾乎都有一個小圓洞。它到底是做什麼的？這集翻開標準一個一個查。這集講清楚：・插座裡每個插孔後面都有一對銅合金彈片，從兩側夾緊銅片，電流就從夾緊的地方流過・彈片中間有往內凸的小圓點；插到底時凸點「喀」一聲卡進銅片的洞：讓你知道插到底了，插頭也不容易被電線的重量拉出來；洞的邊緣倒斜角，拔的時候凸點能滑出來・台灣 CNS 690（2P 15A 125V）：洞直徑 3 mm、中心離插頭底座 11.7 mm；插座彈片凸點的中心線也在 11.7 mm，兩側都有凸點，洞和凸點設計成一對・日本：法規規定插頭在 11.7 mm 處要有直徑 3 mm 的洞；日本配線器具工業會（JEWA）說明一般認為目的就是讓彈片凸點卡進去；插座的凸點則是選配；另有轉一下就卡住的防脫落插座・美國 NEMA WD 6：洞的位置是 0.125 吋（約 3.2 mm）、中心 0.464 吋（約 11.8 mm），但洞是選配，標準只說是製造上用的；兩片銅片相距 12.7 mm（半吋）・網路說法查核：散熱（熱來自接觸點，挖洞不會改善）、省銅（只省約 0.1 公克）、固定在塑膠裡（洞在露出來的那段）、穿鎖頭（市面上有插頭鎖，但 NEMA 與美國上鎖規定都沒有把它當成洞的原因）・插頭沒插到底，接觸面積變小、電阻變大就會發熱；插座鬆了就要換 🌏 本片有中文與英文兩種配音（English audio track available）。 00:00 開場：銅片上的兩個小洞 00:25 插座裡面：彈片和小凸點 00:47 凸點卡進洞：喀一聲、不易鬆脫 01:18 台灣 CNS 690 與日本的規定 02:11 美國 NEMA WD 6：洞是選配 03:11 散熱、省銅、固定、穿鎖頭？ 03:54 插不到底為什麼會發熱 04:22 記憶畫面與重點整理影片 / 圖片 / 配樂素材： - 插頭插進美式插座: Pexels / Pexels License / https://www.pexels.com/video/1431409/ - 有極性的扁腳插頭: ArnoldReinhold / CC BY-SA 3.0 / https://commons.wikimedia.org/wiki/File:NEMA-1_plug_polarized.agr.jpg - 兩腳與三腳插頭: Evan-Amos / Public domain / https://commons.wikimedia.org/wiki/File:NEMA-AC-Power-Plugs.jpg - 新舊扁腳插頭: Gazebo, Tadfafty / CC BY-SA 4.0 / https://commons.wikimedia.org/wiki/File:NEMA-1-15P-plugs-old-new-electric-toy.jpg - 拆開的延長線插座與插頭: Yapparina / CC0 / https://commons.wikimedia.org/wiki/File:Power_strip_inside_with_plug.jpg - 延長線插座: Yapparina / CC0 / https://commons.wikimedia.org/wiki/File:Power_strip_of_National.jpg - 牆上的插座: Texas Lane / CC BY-SA 4.0 / https://commons.wikimedia.org/wiki/File:Electrical_Outlet.jpg - 各種插座: Yak99 / Public domain / https://commons.wikimedia.org/wiki/File:NEMA_5_1_devices2.jpg - 手機充電器的插頭: Gregory Varnum / CC BY-SA 4.0 / https://commons.wikimedia.org/wiki/File:Apple_5W_USB_Power_Adapter_(4935).jpg - 接觸不良燒焦的插頭: Phiarc / CC BY-SA 4.0 / https://commons.wikimedia.org/wiki/File:Failed_schuko_plug.jpg - 動畫：小東老師電子學（Remotion 自繪） - 配樂: Gentle Breeze (Magnific/Freepik Music, id 1027); Faded Postcards (Magnific/Freepik Music, id 1357) 參考：CNS 690 配線用插頭及插座；ANSI/NEMA WD 6；日本配線器具工業會配線器具Q&A https://www.jewa.or.jp/qa/plug.html ；OSHA 29 CFR 1910.147 如果覺得有幫助，記得按讚、訂閱、分享給需要的朋友！你還看過哪些零件上有奇怪的小洞？留言告訴我。 #插頭 #插座 #CNS690 #NEMA #電學小知識

拿起身邊的插頭看一下，那兩片銅片上還真的各有一個小洞，我用了幾十年從來沒想過那是幹嘛的。小東老師這集直接把台灣、日本、美國的標準翻出來對，答案比網路上一堆說法單純得多：那是給插座裡的彈片凸點卡進去的。散熱、省銅、穿鎖頭這些流傳很久的說法，他一個一個算給你看為什麼站不住腳。

影片時間軸

00:00拿起扁腳插頭，指出銅片前端各有一個小圓洞
00:25拆開延長線插座，看插孔後面的銅合金彈片與凸點
01:18翻開台灣 CNS 690 標準，查銅片洞徑 3 毫米、離底座 11.7 毫米
02:11對照美國 NEMA WD 6 標準，換算洞的位置幾乎跟台灣一樣
03:11逐一反駁散熱、省銅、固定塑膠、給鎖頭穿等網路說法
04:49結尾提醒按讚訂閱，我是小東老師，我們下次見

插座裡那對彈片才是關鍵

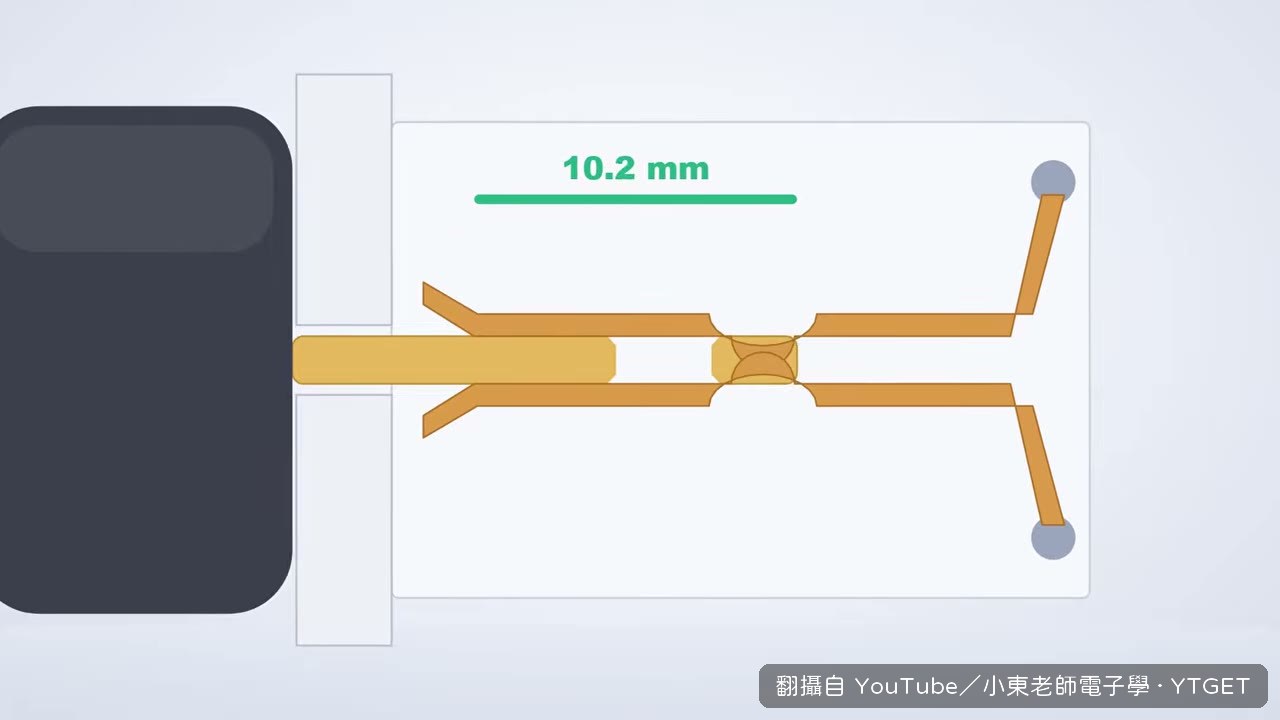

拆開插座，每個插孔後面都有一對銅合金彈片，插頭插進去時銅片把彈片撐開，彈片再靠彈力從兩側夾緊，電流就是從這裡過的。彈片中間有個往內凸的小圓點，插到底那一刻凸點剛好掉進銅片上的洞，「喀」一聲，手會感覺到一下。這一下就是告訴你插到底了，插頭也不容易被電線重量慢慢拉出來。要拔的時候得多用點力，洞的邊緣還規定要倒斜角，凸點才能順著滑出來。

三個國家的標準比一比

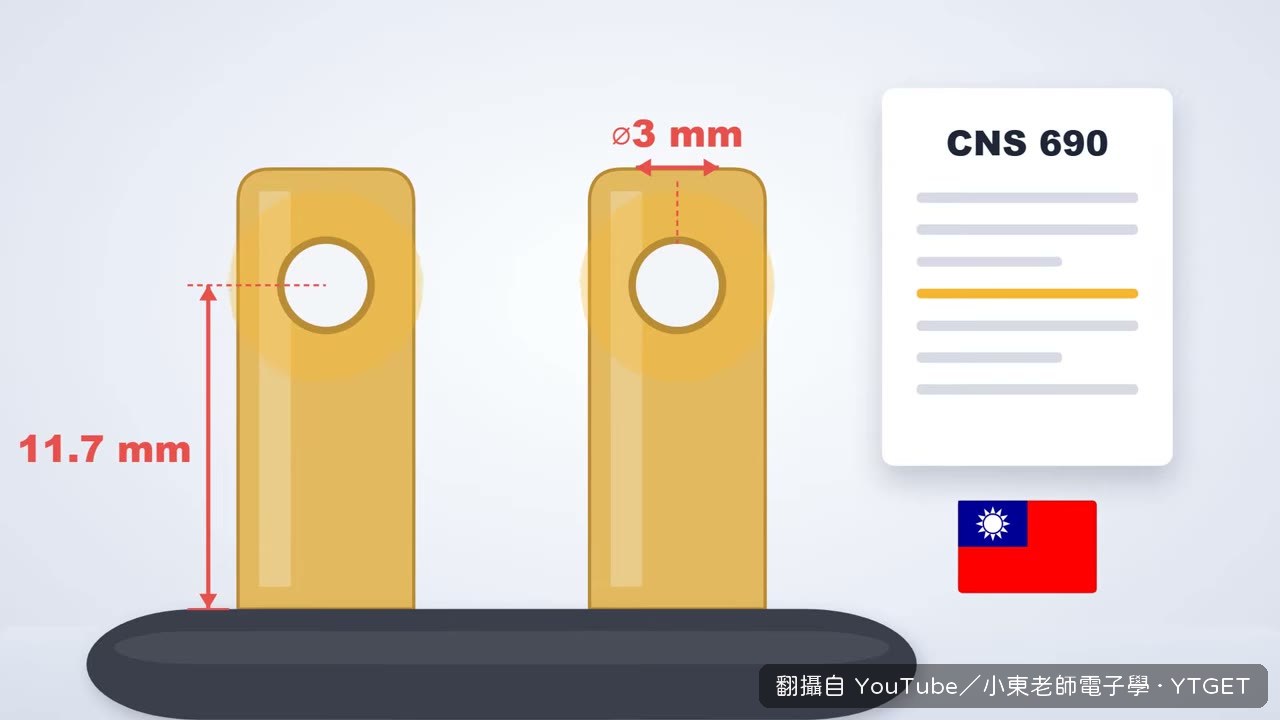

台灣 CNS 690 寫得很清楚：洞直徑 3 毫米、中心離底座 11.7 毫米，插座那邊的凸點中心線也畫在同一個深度，還註明兩側都要有凸點。日本法規同樣規定 11.7 毫米處要有 3 毫米的洞，JEWA 說明目的就是讓凸點卡進去，插座凸點反而是選配。美國 NEMA WD 6 的數字換算下來幾乎一樣，但洞是選配，標準只說是製造上用的。小東老師也把散熱、省銅、固定、穿鎖頭四種網路說法逐一拆掉，省銅那個算出來只有 0.1 公克，最沒說服力。
