拆解無刷直流馬達：碳刷問題與六步換相原理

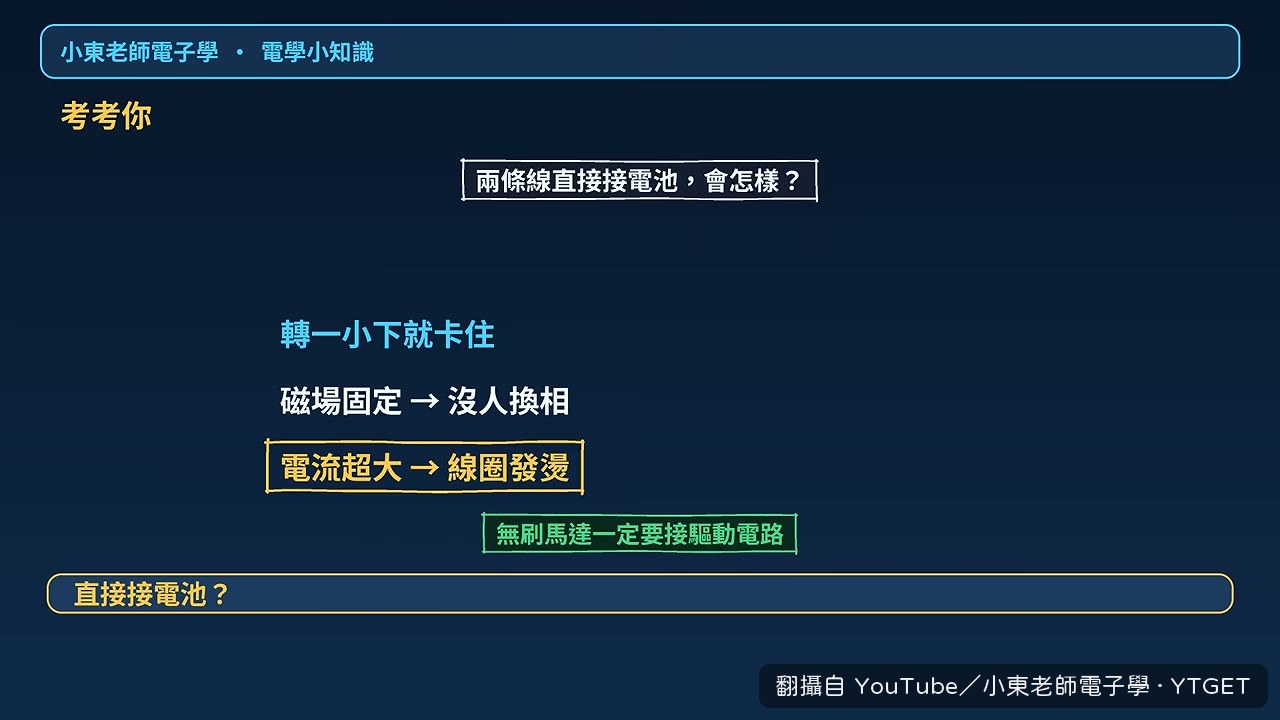

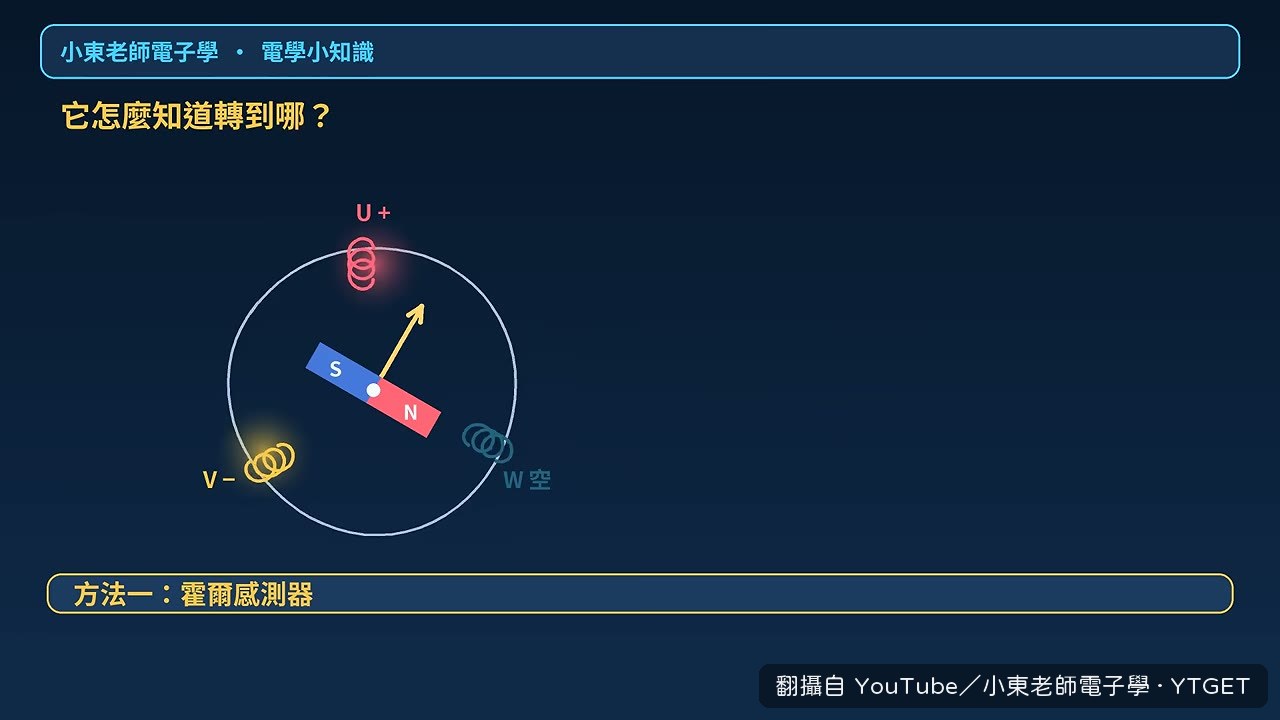

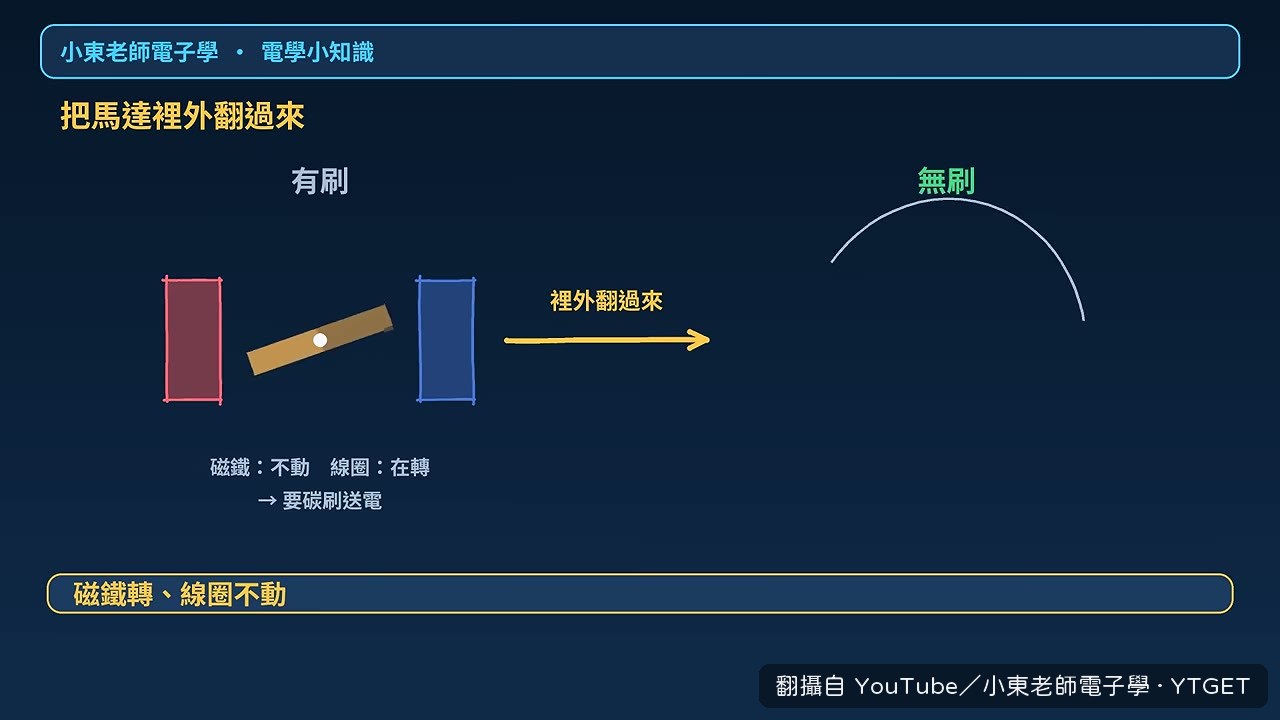

網友敲碗：無刷直流馬達到底是怎麼轉的？跟一般的有刷馬達差在哪？ ・有刷馬達：磁鐵固定、線圈在轉；轉半圈就會吸住卡死，要靠換向器＋碳刷每半圈把電流反過來 ・碳刷的問題：磨損、火花（電感反衝）、干擾噪音、轉子線圈難散熱、轉速受限 ・無刷馬達：裡外翻過來 → 磁鐵在轉、線圈固定，用電子開關（電晶體）換向 ・三組線圈 U/V/W ＋ 六顆 MOSFET（三相逆變器）；六步換相：一組接正、一組接負、一組空著，磁場每步往前跳 60° ・PWM 調平均電壓 → 調轉速 ・名字叫直流，線圈裡其實是交流：直流的是電源；「直流變頻」就是這種；高級的用正弦波（FOC 磁場導向控制） ・怎麼知道轉到哪：霍爾感測器（三顆 → 六種狀態）、或無感測器（看空著那一組的反電動勢過零點） ・無感測器停著時看不到 → 啟動先盲推，所以會抖一下；開機嗶嗶聲是電調讓馬達線圈當喇叭 ・內轉子 vs 外轉子；14 片磁鐵 = 7 對磁極 ・考考你：換相次數、KV 值、兩條線直接接電池會怎樣 金句：無刷馬達就是把有刷馬達裡外翻過來，磁鐵在轉、線圈不動，用電子開關代替碳刷換向。電源是直流，線圈裡卻是交流。 謝謝網友提問！想聽什麼主題，歡迎留言敲碗。 章節 00:00 網友提問：無刷直流馬達 00:41 先看有刷馬達 01:19 換向器和碳刷 01:33 碳刷的四個問題 02:27 裡外翻過來 = 無刷 02:57 三組線圈 + 六顆 MOSFET 03:16 六步換相 03:58 PWM 調轉速 04:07 叫直流，線圈裡卻是交流 04:48 怎麼知道轉到哪：霍爾感測器 05:22 無感測器：反電動勢 05:44 啟動會抖、嗶嗶叫 06:08 內轉子 vs 外轉子 06:30 磁極對數 06:47 有刷 vs 無刷 07:20 考考你 08:39 記一個畫面：驢子追紅蘿蔔 08:52 總結 素材來源（感謝！）： ・有刷直流馬達：換向器和碳刷｜Christian Kral｜CC BY 4.0｜https://commons.wikimedia.org/wiki/File:Commutator_and_brushes_DC_motor.jpg ・磨短的碳刷（左）和新的碳刷（右）｜Kakoula10｜CC BY-SA 4.0｜https://commons.wikimedia.org/wiki/File:Commutator_brushes_compare_used_and_new.jpg ・換向器上的火花｜Malenki｜CC BY-SA 3.0｜https://commons.wikimedia.org/wiki/File:Sparking_commutator.ogv ・小馬達的碳刷火花｜MichaelFrey｜CC BY-SA 4.0｜https://commons.wikimedia.org/wiki/File:B%C3%BCrstenfeuer_eines_einfachen_Elektromotors.JPG ・電腦風扇拆開：線圈固定在中間｜Xmastree~commonswiki｜Public domain｜https://commons.wikimedia.org/wiki/File:Stator_of_a_brushless_DC_motor.jpg ・軟碟機主軸馬達：磁鐵在外殼，線圈在裡面｜Sebastian Koppehel｜CC BY 3.0｜https://commons.wikimedia.org/wiki/File:Floppy_drive_spindle_motor_open.jpg ・三顆黑色小元件＝霍爾感測器；拉出 8 條線｜Medvedev｜CC BY-SA 3.0｜https://commons.wikimedia.org/wiki/File:Stator_Winding_of_a_BLDC_Motor.jpg ・太陽能車馬達定子：三種顏色就是三相線圈｜division, CSIRO｜CC BY 3.0｜https://commons.wikimedia.org/wiki/File:CSIRO_ScienceImage_11648_Ironless_stator_for_Solar_Car_Race_motor_showing_the_3phases_of_the_winding_in_separate_colours.jpg ・無人機四合一電調：一排排的 MOSFET｜TruenoCity｜CC BY 4.0｜https://commons.wikimedia.org/wiki/File:Fried_ESC.jpg ・模型用電子調速器（電調）｜Avsar Aras｜CC BY-SA 3.0｜https://commons.wikimedia.org/wiki/File:ESC_35A.jpg ・外轉子無刷馬達：整個外殼一起轉｜1sfoerster｜CC BY-SA 3.0｜https://commons.wikimedia.org/wiki/File:Outrunner.jpg ・電動滑板車的輪轂馬達｜Andrez1｜CC BY-SA 4.0｜https://commons.wikimedia.org/wiki/File:Wheel_hub_motor_of_an_electric_kick_scooter,_sidepanel_removed_(2022).jpg ・實拍影片：Pexels（drone、PC fan、HDD、ceiling fan、scooter） 旁白：小東老師聲音模型（AI 合成） #電子學 #電學小知識 #網友敲碗 #無刷馬達
