我每次看到充電線上那顆黑圓筒，都以為是原廠怕線斷掉才加的裝飾，結果小東老師一拆開，裡面根本不是什麼變壓器，是一圈灰黑色的鐵氧體陶瓷環。更扯的是，有人把它割掉，充電居然照樣正常。那它到底在忙什麼？這支影片用「吸音棉」這個比喻，把高頻雜訊、共模電流這些硬東西講得連我這種門外漢都聽得懂。

圓筒吃的不是電，是雜訊

小東老師先破題：這顆圓筒不是變壓器也不是電池，它不改電壓、不存電。裡面的鐵氧體讓電線多了一點電感，頻率越高越會把能量吃掉變成熱。而它專門吃的是開關電源每秒切換幾十萬次所產生的高頻雜訊。一兩公尺長的線在這裡就變成天線，雜訊會往外放，幹擾收音機、無線網路，甚至旁邊的儀器；反過來外面的雜訊也會被這根天線收進來，跑進電腦。

正常電流為什麼穿得過去

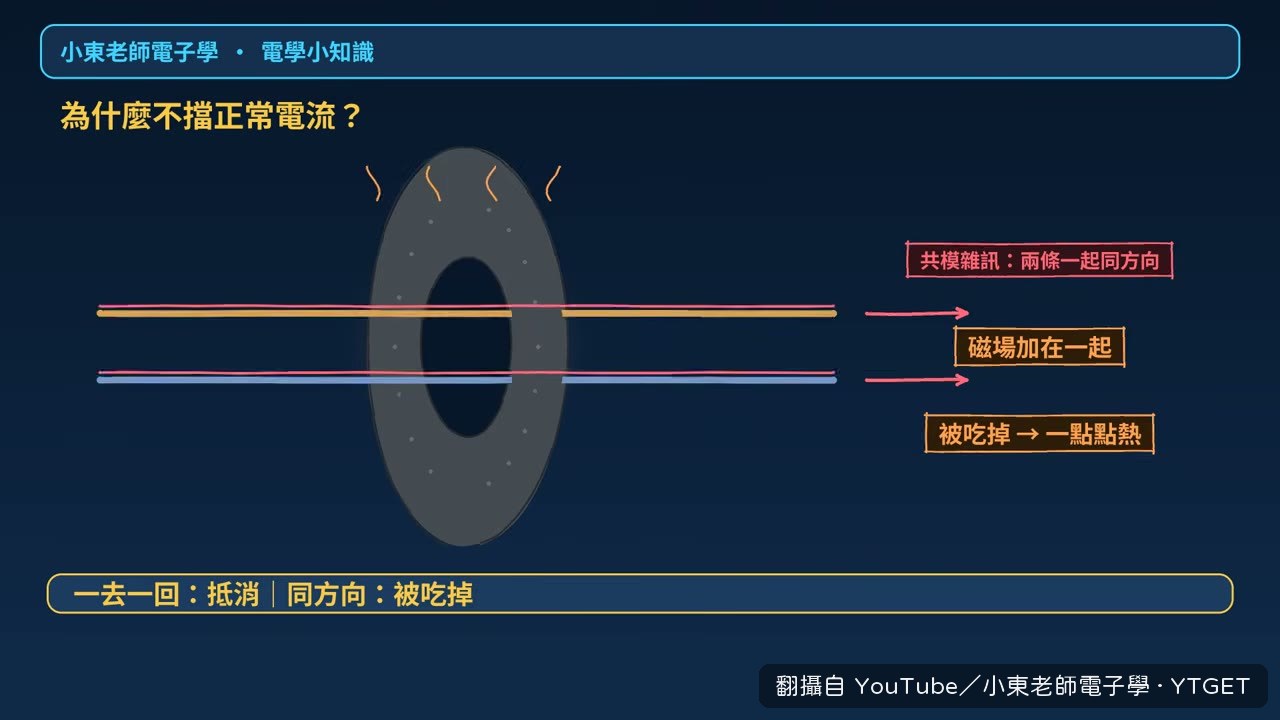

關鍵在方向。正常電流是一條去、一條回，兩條線方向相反，在圓筒裡產生的磁場剛好互相抵消，圓筒幾乎感覺不到它們。但很多雜訊是兩條線一起、朝同一個方向晃，這叫共模雜訊，磁場不但沒抵消還加在一起，圓筒就發揮作用把它吃掉。小東老師用吸音棉比喻：正常講話穿得過去，刺耳的尖叫聲被吸掉。

為什麼長在插頭旁邊，又為什麼變少了

因為雜訊從機器出來，越早在源頭處理掉，電線上跑的雜訊越少。電子產品上市要通過電磁相容檢驗，有時候機器差一點點過不了，最快的解法就是在線上套一顆圓筒。這幾年新充電線上圓筒變少，是因為工程師把功夫做進電路板，板上那些旁邊寫著 FB 的黑色小方塊，就是同一種材料做的磁珠。

割掉會怎樣

通常機器照常動，不會爆炸也不會變慢。但這條線可能開始幹擾你的收音機、無線網路，或是自己變得比較容易被幹擾。小東老師最後補一句：那顆圓筒不是變壓器，是電線的吸音棉。下一支要講繼電器旁邊那顆常被忘記的二極體。

影片時間軸

1. 00:00從筆電充電線靠近插頭那顆黑圓筒開場

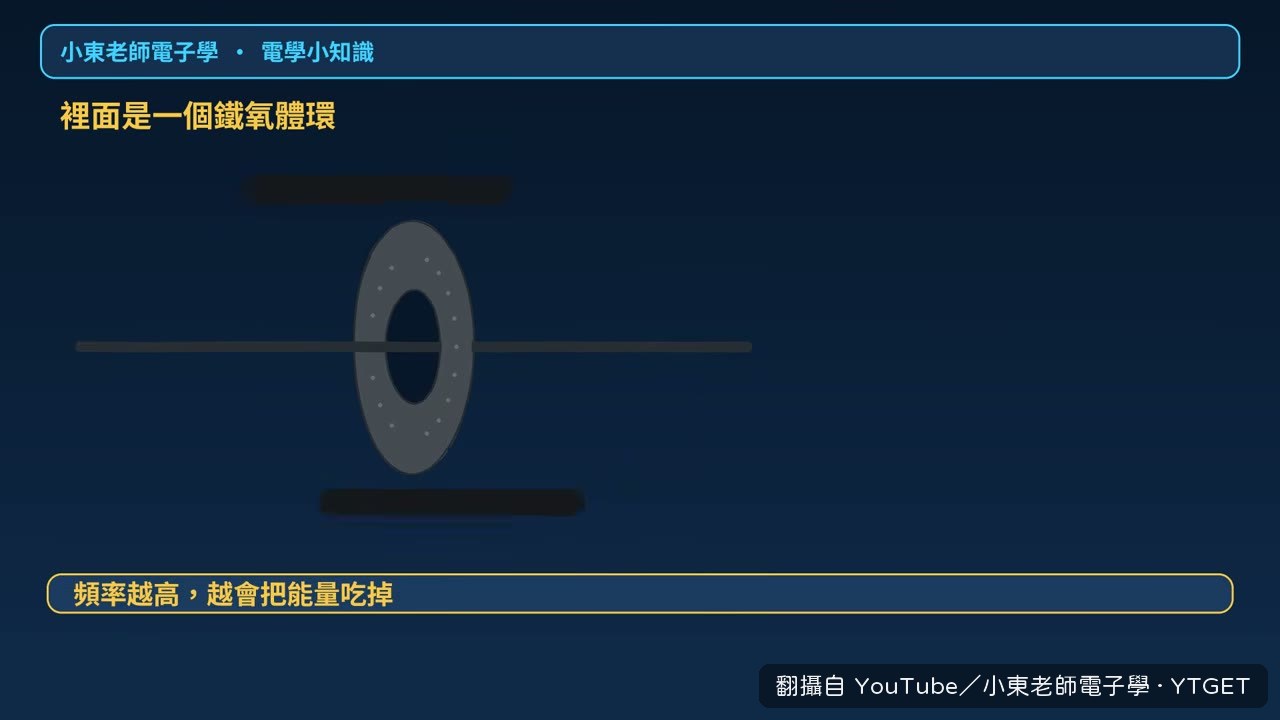

2. 00:24拆開塑膠套，露出灰黑色鐵氧體陶瓷環
3. 00:44說明開關電源產生高頻雜訊，電線變成天線
4. 01:14用電流方向解釋為什麼正常電流不受影響
5. 01:54講圓筒為什麼靠近源頭，以及新線變少的原因
6. 02:27割掉圓筒的後果，收在「電線的吸音棉」

值得下載嗎

值得。三分鐘把一顆每天看到卻沒人講清楚的東西拆給你看，還附帶「割掉會怎樣」的實用答案，留著當電子學小百科很划算。
