季辛格拆解AI晶片從設計到上線的九個月瓶頸

YTGet 編輯室 fOx Hsiao 觀看 4.1萬觀看原片

原片標題：Intel 前執行長季辛格：假設 AI 三個月設計好晶片，還要九個月才用得上

原片說明

前英特爾執行長季辛格（Pat Gelsinger）在創投 a16z 的訪談裡提出一個假設情境：用上 AI 工具，一顆新的 AI 晶片 3 個月就能設計完，可是可能要 9 個月才用得上：晶圓廠最快 3 個月、先進封裝再 3 個月，最後還要做成機櫃級系統；要規模化、把軟體部署上去，可能要等 1 年半。台積電 7 月法說會也說，先進封裝產能緊到限制客戶成長。完整長片（晶圓廠、HBM、光纖到電網，一站一站拆）：見相關影片利益揭露：季辛格現為創投 Playground Global 普通合夥人；Playground 投資記憶體運算、電源晶片與核能新創，季辛格任 Alva Energy、Snowcap 董事。主要來源 a16z 訪談原片：https://youtu.be/1Q_7yU7FZ1k 台積電 2026 年第二季法說會：https://investor.tsmc.com/english/quarterly-results/2026/q2 SK hynix 美國上市文件（IDC 2026Q1 HBM 市占）：https://www.sec.gov/Archives/edgar/data/2120882/000119312526299963/d32785d424b4.htm Oracle Project Jupiter 不可抗力通知：https://techcrunch.com/2026/09/24/oracle-sends-force-majeure-notice-on-its-new-mexico-stargate-data-center/ 畫面來源訪談原聲與畫面來自 a16z，只在評論相應內容時引用，相關權利歸原權利人所有；晶圓、無塵室、HBM、資料中心畫面來自台積電、NVIDIA、美光、Graphcore 官方影片與圖片；高壓電塔畫面來自 Pexels。訂閱電子報《狐說八道》 https://anduril.tw #季辛格 #AI晶片 #台積電

三個月設計好一顆 AI 晶片，結果要再等九個月才真的用得上，這數字一出來我愣住。季辛格在 a16z 訪談裡把這條路拆給你看：設計變快根本不是重點，後面每一站都在排隊。這支影片就跟著他從晶圓、封裝、HBM 一路算到電力，看瓶頸到底卡在哪裡。

設計快了三倍，後面全部還回來

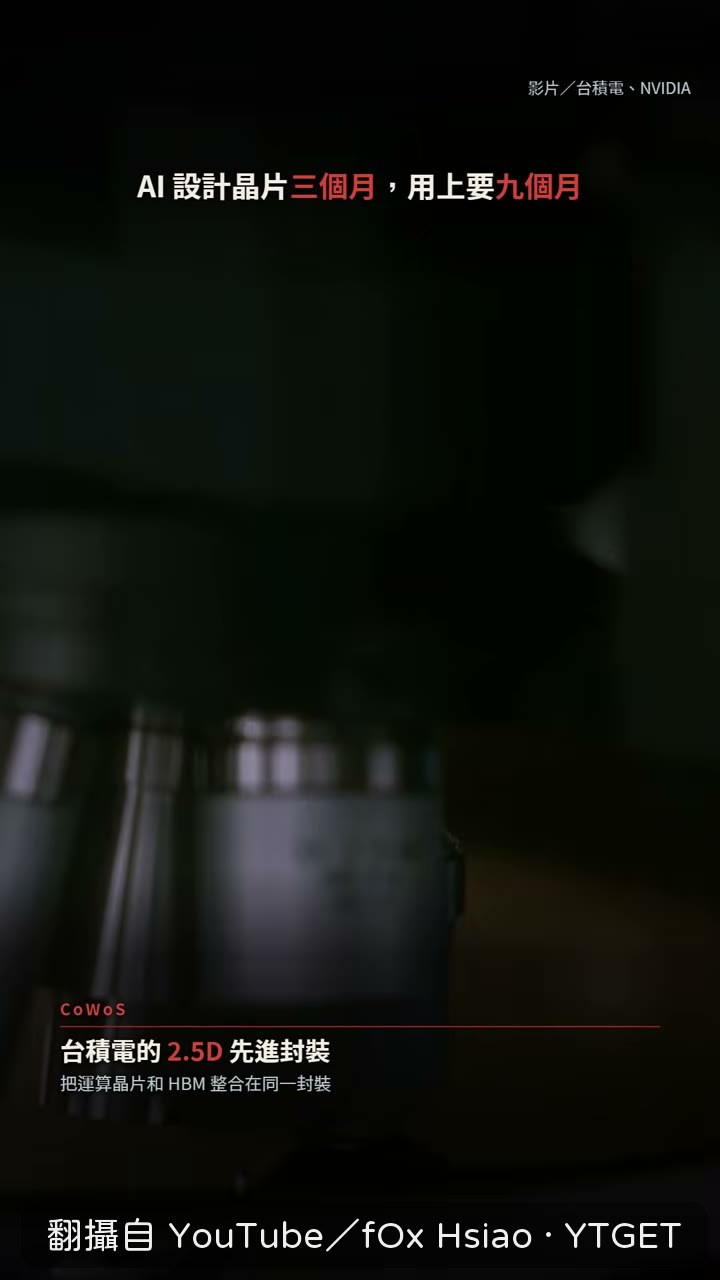

季辛格自己講得很白：3D 設計變複雜，三個月設計完，但要把晶片做到 Rack Scale，還是得等九個月。先進製程晶圓週期業界一般三到四個月，把運算晶片和高頻寬記憶體整合進同一個封裝，台積電的 2.5D 版本叫 CoWoS。台積電今年七月才說，封裝產能緊到已經限制客戶成長。設計端省下來的時間，在封裝這一站全部吐回去。

影片時間軸

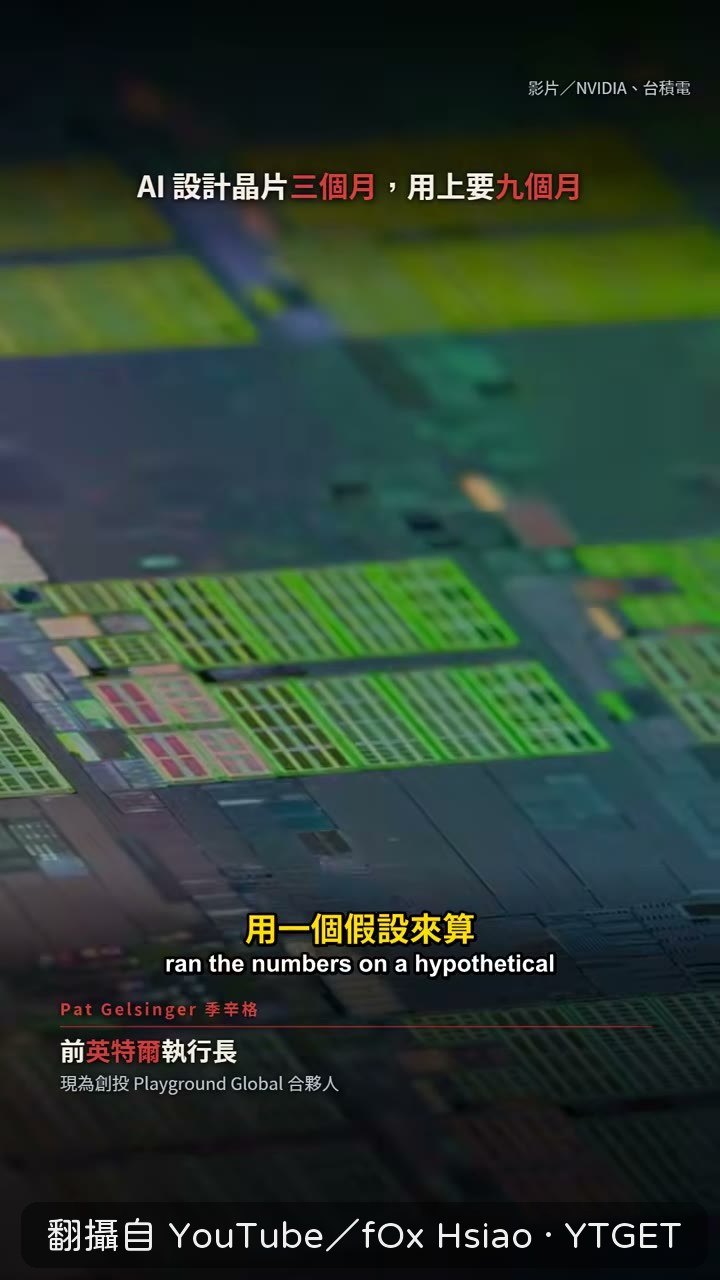

00:30季辛格原聲算給你聽：三個月設計，九個月才能用
00:44先進製程晶圓週期三到四個月，封裝是下一個關卡
01:13帶到 Graphcore，英國 AI 晶片新創，2024 年被軟銀收購
01:34HBM 把記憶體疊起來貼在運算晶片旁，頻寬被邊長卡住
02:08Oracle 因電力可能延遲，對資料中心專案發出不可抗力通知
02:16季辛格現在是創投合夥人，投資標的正好落在這幾個瓶頸上

他自己就站在這幾條瓶頸上

季辛格現在是創投 Playground Global 普通合夥人，投資的新創正好落在記憶體、電源晶片和核能這幾塊。他點出的瓶頸，跟他自己押注的方向完全重疊。這不代表他講錯，HBM 一半以上市佔在 SK 海力士手上、Oracle 九月底真的發了不可抗力通知，這些都是查得到的事。但聽他排序哪一站最先撐不住的時候，心裡要記得他的位置在哪。
